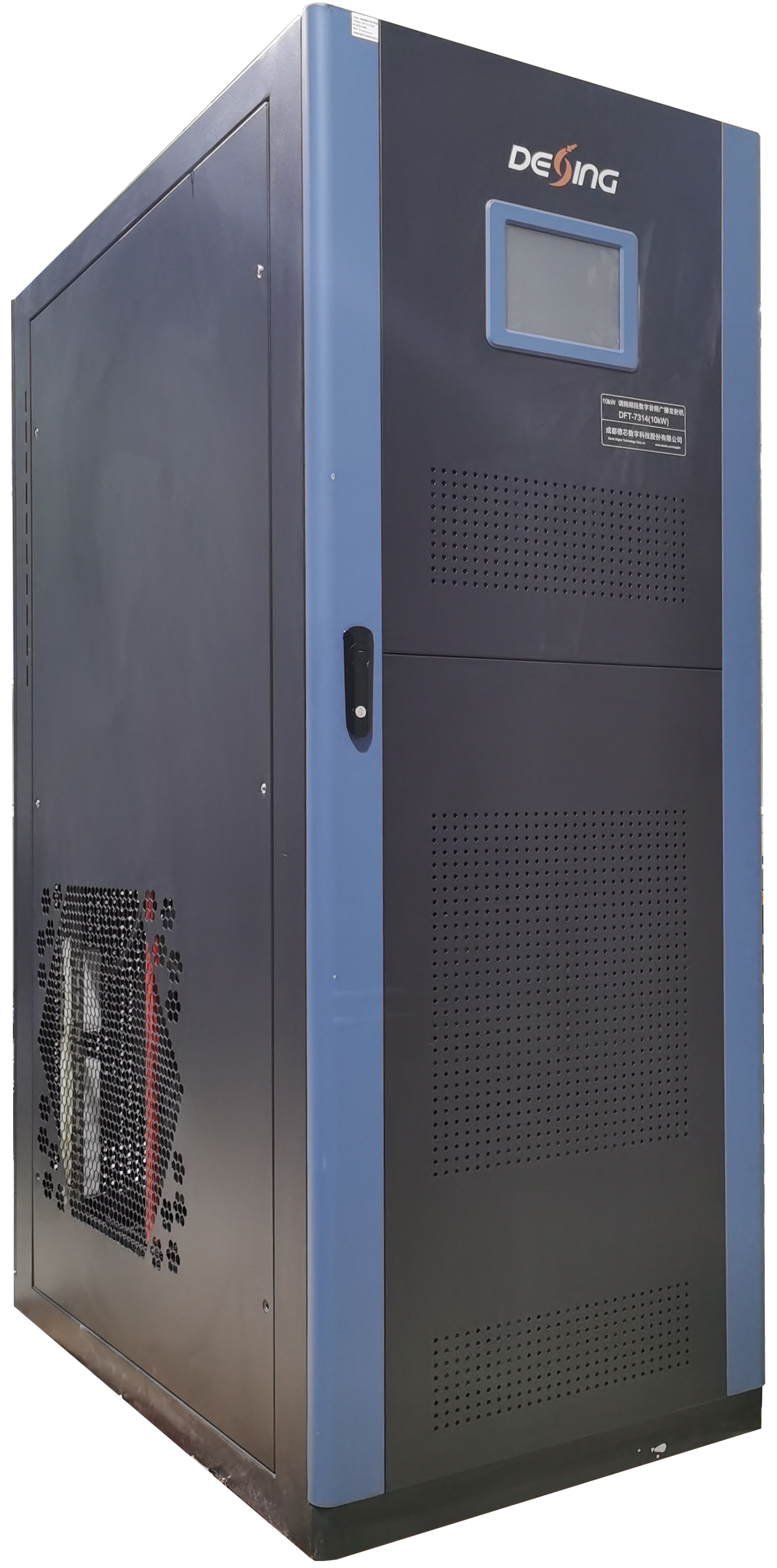

調頻頻段數字音頻廣播發射機,支持?jǐn)?shù)字方式、模數同播方式以及模擬方式。數字工作模式支持GY/T268.1-2013規定的全部工作模式。具有增益和包絡的線性和非線性預校正功能。支持多頻網(MFN)或單頻網(SFN)組網方式。提供10MHz時鐘監測輸出和射頻信號監測輸出。
調頻頻段數字音頻廣播發射機由激勵器、CDR推動單元、四功分器、功放單元、四功合器、監控單元、濾波單元、電源單元、冷卻單元等部分組成。其中,激勵器采用數字技術處理信號,指標高,接口完備,可以在線軟件升級。切換器動態檢測監視激勵器輸出有無和告警信號,可以遠程控制切換、自動切換或手動切換。
設備性能符合下列標準
GD/J062-2014《調頻頻段數字音頻廣播發射機技術要求和測量方法》
GD/J 061-2014《調頻頻段數字音頻廣播激勵器技術要求和測量方法》
GY/T 268.1-2013《調頻頻段數字音頻廣播第1部分:數字廣播信道幀結構、信道編碼和調制》
GY/T 196-2003《調頻廣播覆蓋網技術規定》
GB/T 4311-2000《米波調頻廣播技術規范》
GY/T 169-2001《米波調頻廣播發射機技術要求和測量方法》
GB/T 12566-1990 《聲音和電視廣播發射設備信號鏈接口》
GB/T 12572-2008《無線電發射設備參數通用要求和測量方法》
設備特性
采用高增益、高線性LDMOS功放模塊
支持LED燈和液晶顯示屏指示主要報警和監控信號
功放開關電源穩壓范圍寬,效率高,適應不同的工作環境
具有多重防雷措施和完善的保護裝置
發射機具備自我保護、故障自我診斷功能
發射機具備遙控遙測接口,對發射機工作狀態進行監測(遠程/本地)
支持發射機工作狀態的實時監控和報警功能
采用風機強迫制冷設計
模塊化結構設計,安裝維修方便,結構外形美觀,大方
設計中充分考慮用戶的使用環境和條件,使設備實現24小時工作和無人值守
輸出功率:100W、300W、1KW、3KW、5KW、10KW
